Guida fuori asse per Baader FlipMirror II

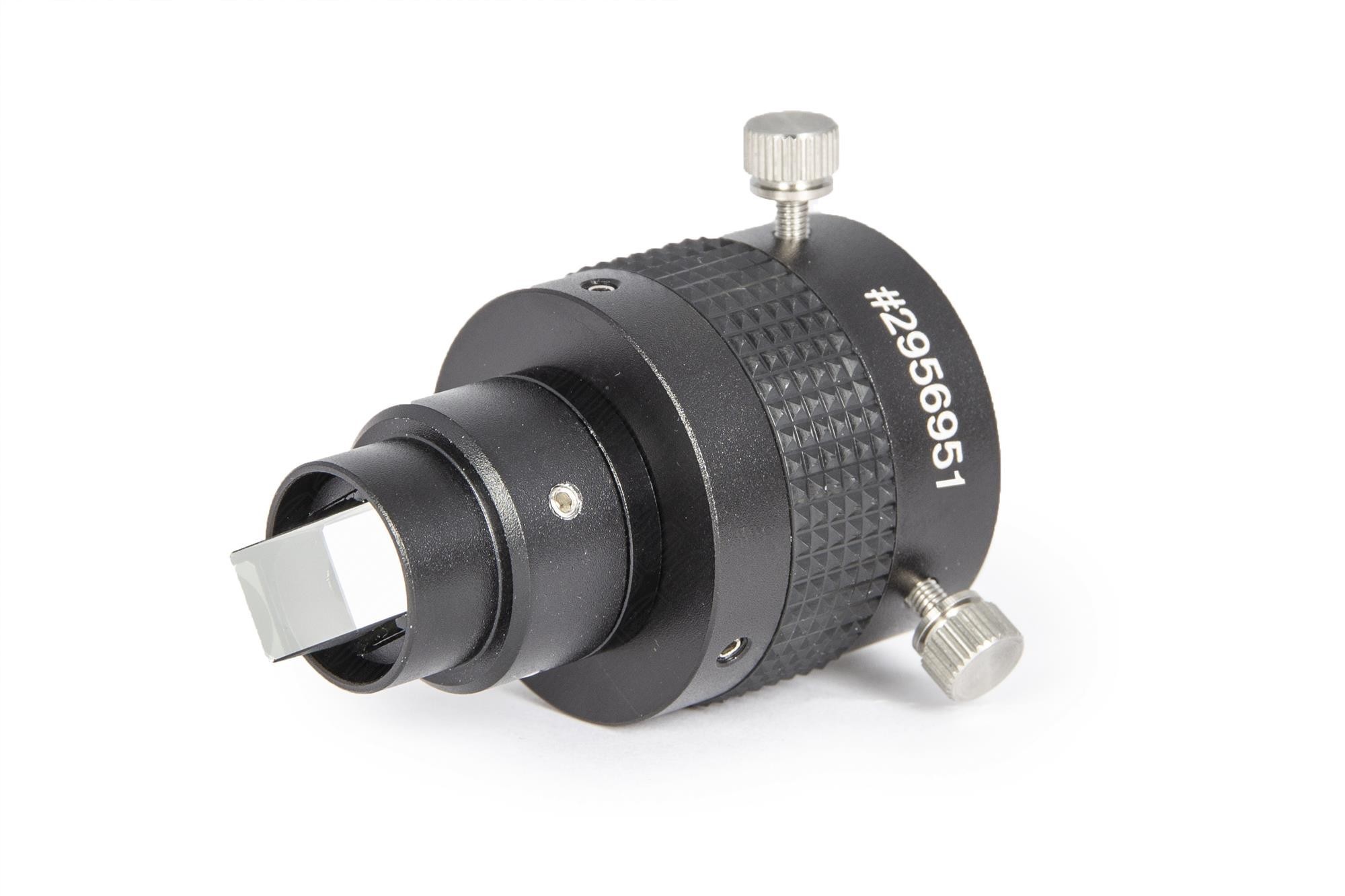

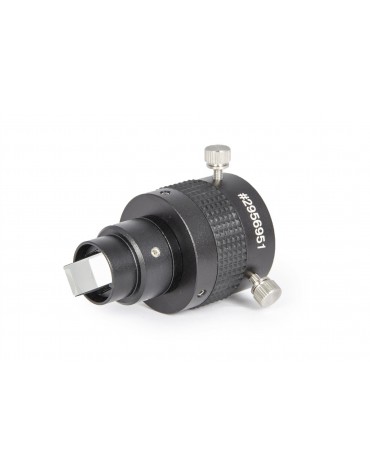

Questo Off-Axis-Guider è realizzato per il Baader FlipMirror II (BFM II) Mirror Diagonal BP2458055 . Si collega nella parte inferiore del BFM II (nasello da 19 mm) e invia la luce attraverso un prisma di raccolta a una videocamera con autoguider, indipendentemente dalla posizione dello specchio. Per collegare l`Off-Axis-Guider invece a un telescopio senza BFM II, è necessario Off Offis Guider for RCC (RCC-OAG) BP2956950  con filettature T-2.



È possibile collegare il Off-Axis-Guider per il Baader FlipMirror II (BFM-OAG) direttamente alla Baader FlipMirror II Mirror Diagonal . Devi solo rimuovere il piccolo anello distanziatore che è incluso come mostrato nell`immagine a sinistra, in modo che il prisma sia completamente inserito nel percorso della luce del BFM II.



Nota: questo è l`unico prisma che può essere regolato per centrare attivamente una stella sul chip guida. Il lato verticale del prisma deve essere rivolto verso il telescopio.



Il BFM-OAG fa anche parte del Off Axis Guider per RCC (RCC-OAG) BP2956950 . Per utilizzare questo articolo (qualora in vostro possesso) con il BFM II, è necessario rimuovere l`unità con il prisma di raccolta dall`anello T-2 e l`anello distanziatore dal prisma di raccolta esattamente come con il Off-Axis-Guider per BFM II .



Il prisma è sempre sotto lo specchio in modo che possa essere utilizzato anche quando lo specchio è abbassato, ad esempio per guidare una telecamera planetaria collegata alla porta superiore. Quando lo specchio è rivolto verso l`alto, la telecamera sulla parte posteriore deve essere allineata in modo tale che il prisma si trovi sotto il lato lungo del sensore.



Sono disponibili diverse opzioni per impostare la videocamera di guida sullo stesso piano di messa a fuoco delle telecamere / oculari collegati al percorso principale del FlipMirror. È possibile utilizzare le normali combinazioni di prolunghe T-2 o M48 per modificare la posizione della fotocamera / oculari. Se devi portare l`autoguider più lontano dal BFM II, puoi estendere il nasello da 1¼ "del tuo autoguider con una o due prolunghe DT-4-nosepiece BP1905130 e bloccare la posizione con il Focusing Ring Collar FR-4 BP1905131 .



Se si utilizza un Off-Axis Guider, è necessario considerare anche la posizione di messa a fuoco della telecamera di guida. Se si utilizza Off-Axis-Guider per Baader FlipMirror II e una videocamera di guida il cui piano immagine si trova all`estremità superiore di Off-Axis-Guider (ovvero senza ulteriore messa a fuoco posteriore), il piano dell`immagine della telecamera e dell`oculare è circa 24 mm dietro i due filetti T-2 del BFM II. Una telecamera CCD con una breve messa a fuoco posteriore, ad esempio, può essere regolata su questa distanza con un VariLock 29, così come l`oculare Polaris I a mirino quando è collegato direttamente al VariLock 29 tramite T-2. Pertanto, è possibile un adattamento molto breve.



Se si utilizza una DSLR tramite un adattatore T-2 o un morsetto per oculare per l`oculare, è necessario un maggiore fuoco posteriore. Quindi, la telecamera di guida deve essere posizionata a una distanza maggiore dal BFM II. Il modo più semplice per farlo è utilizzare l` estensione del nasello DT-4 BP1905130 con una lunghezza complessiva di 18,5 mm. Ha il diametro di oculari "1¼" ed è avvitato nella filettatura del filtro "1¼" della telecamera di guida. Con una o due di queste estensioni, è possibile posizionare praticamente qualsiasi telecamera sulla guida fuori asse in modo che sia parfocale con la telecamera di registrazione.
