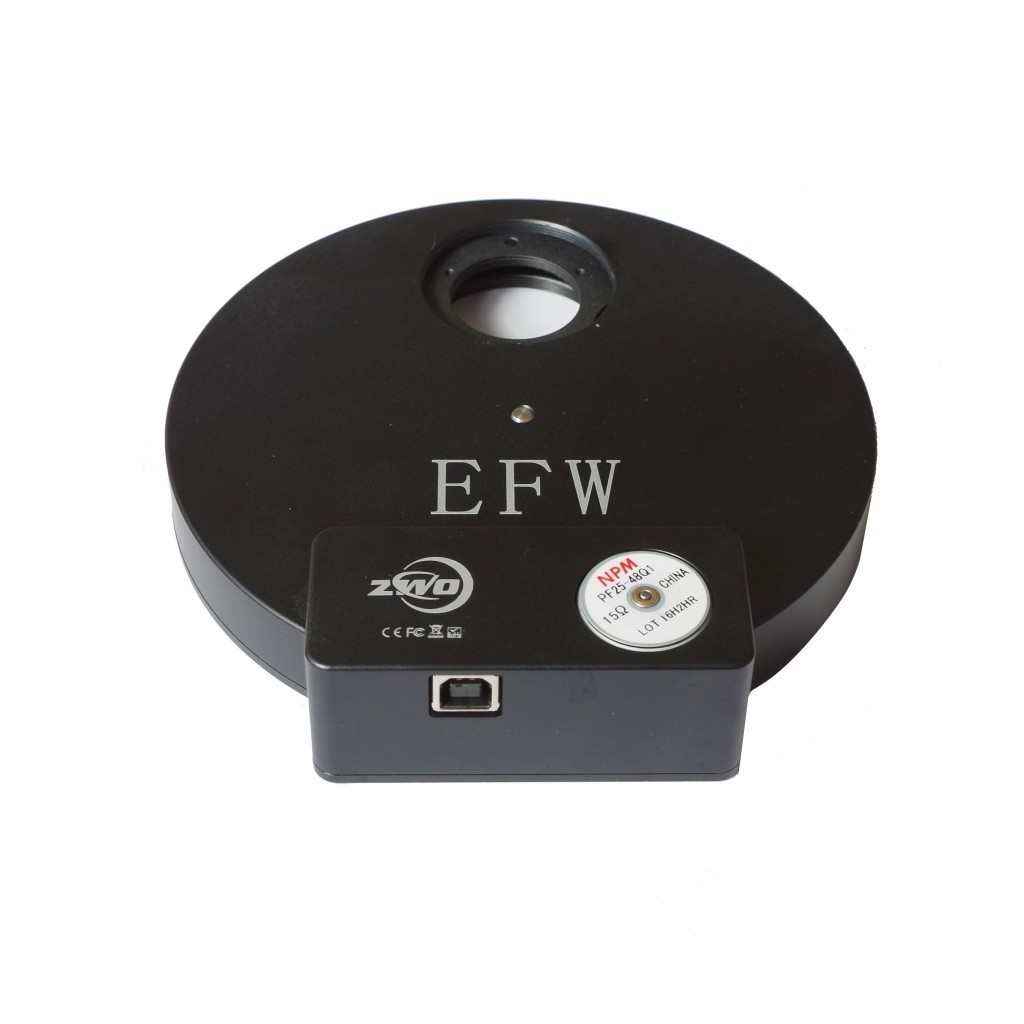

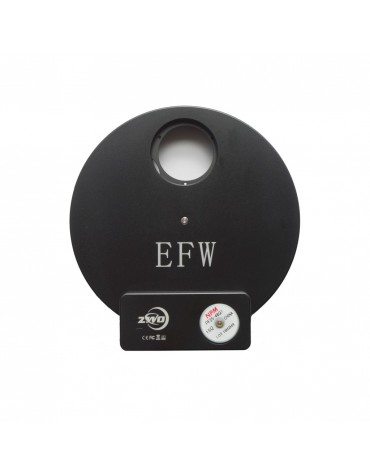

ZWO EFW Ruota portafiltri 8x1,25"

Il corpo è fresato a CNC da un blocco di alluminio di qualità aeronautica.
Abbiamo deciso di renderlo più sottile, dove misura solo 20 mm sul corpo ruota.

Il cuore del nostro EFW proviene da NPM, in Giappone, il cui produttore per il motore passo-passo e la qualità è affidabile e affidabile. Lunga vita garantita.

La ruota è a 8 posizioni ed è possibile utilizzare un filtro da 1,25" o 31 mm.

La ruota del filtro elettronico può essere ruotata sia in senso antiorario che in senso orario per la selezione del filtro.

Non sono necessari più cavi per alimentare questa ruota, solo un cavo USB fa il trucco. Il consumo energetico di questo EFW è di circa 120 mAh a 5 V, che può essere azionato dall'hub USB del CCD raffreddato.

La distanza tra il filtro e il sensore è di circa 10 mm quando lo colleghi ad ASI1600.

Quindi i filtri da 1,25 ″ non avranno vignettatura fino a un obiettivo con rapporto focale F5 e il filtro da 31 mm non avrà vignettatura fino a F2.

I nostri nuovi filtri RGBL sono consigliati per funzionare con ASI1600, offrirà quasi un bilanciamento del colore RGB 1: 1: 1.

Cosa c'è nella scatola?

1. Corpo EFW da 8 * 31 mm o 7 * 36 mm
2. Copertura da 1,25 ″
3. Portaobiettivi T2
4. Supporto da 1,25 "(con coperchio e 2 viti)
5. Adattatore T2-T2 (maschio)
6. Un sacchetto di maschere filtranti
7. Cavo USB2.0 da 2 m
8. cacciavite a stella
9. Un sacchetto di viti M2

Come si installa il filtro?

I filtri da 1,25 ″ devono essere: filettati di lunghezza inferiore a 3 mm, senza filetti di altezza inferiore a 7 mm

1. Togli la cover posteriore
2. Appoggia la ruota in piano
3. Avvitare i filtri
4. Metti la cover posteriore

Il filtro da 31 mm e 36 mm richiede: un set di viti M2 e rondelle necessarie per fissare i filtri sono inclusi nella confezione.

1. Togli la cover posteriore. Appoggia la ruota in piano
2. Tenere il filtro per i bordi e adagiarlo nella rientranza per ciascuna posizione
3. Attaccare le rondelle, inserire le viti
4. Metti la cover posteriore

Come connettersi con la fotocamera e il telescopio?

Disegno meccanico
