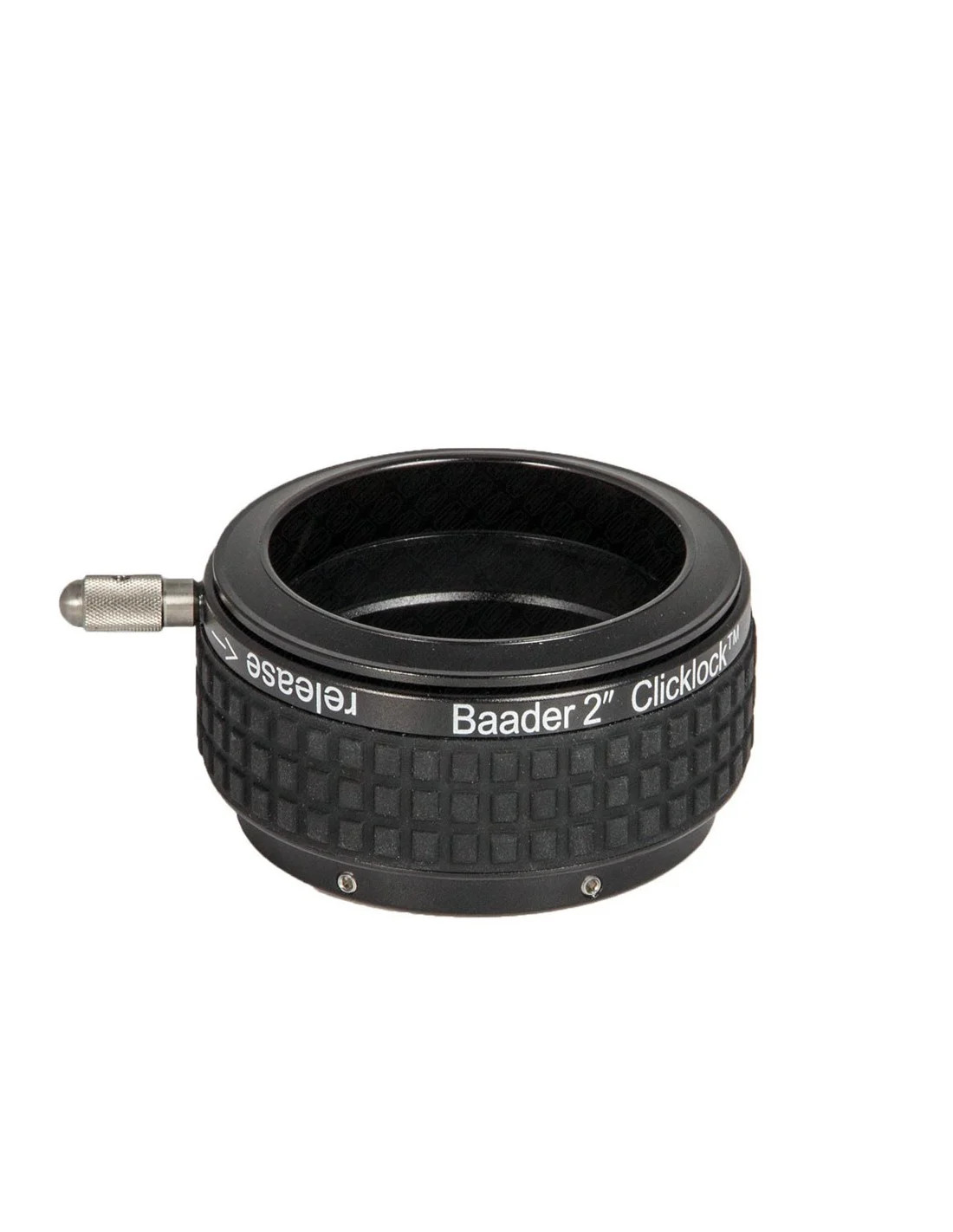

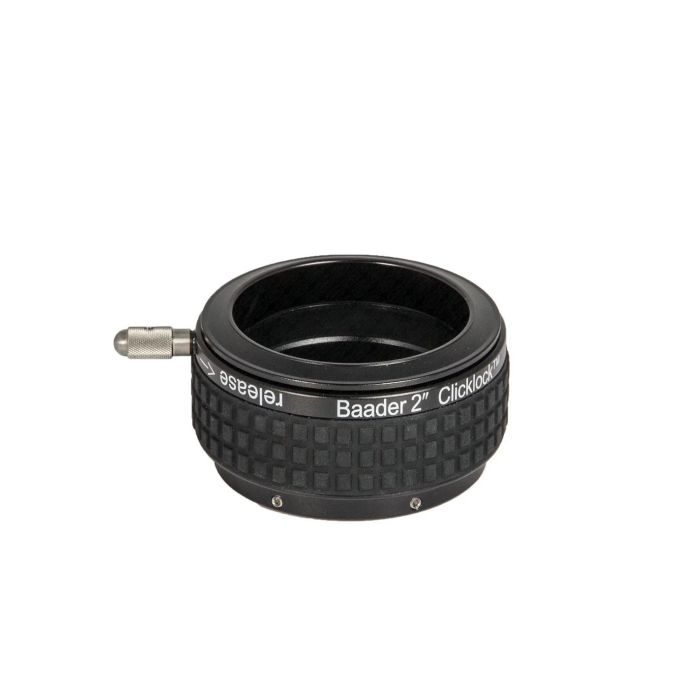

Adattatore ClickLock 2" M48i x 0.75 femmina Baader Planetarium

Il Baader ClickLock (1¼" / 2") è un morsetto portaoculari di elevata precisione e notevole robustezza strutturale, privo di viti di serraggio. Oculari, camere CCD e accessori analoghi inseriti vengono mantenuti in posizione in modo sicuro, bloccati contro la rotazione e senza subire alcun danneggiamento superficiale. Con una breve rotazione di circa 20°, l’accessorio viene serrato saldamente. Non è più necessario agire su piccole viti di fissaggio: è sufficiente ruotare di pochi gradi la parte superiore del morsetto per ottenere un bloccaggio stabile e affidabile, operazione eseguibile senza difficoltà anche indossando guanti.

I diversi morsetti ClickLock sono costituiti da sette componenti lavorati con macchine di precisione, che insieme realizzano un meccanismo di ritenzione estremamente efficace, in grado di trattenere in modo sicuro qualsiasi oculare da 1¼" o 2".

Non è necessario applicare una forza eccessiva per il serraggio del ClickLock: il principio meccanico adottato deriva dall’ingegneria meccanica professionale. È lo stesso concetto utilizzato nei portautensili dei moderni centri di lavoro CNC, dove un uso intelligente delle leve consente di moltiplicare la coppia applicata. L’accessorio inserito viene trattenuto su tre lati in modo analogo a un mandrino a serraggio rapido, eliminando qualsiasi possibilità di inclinazione o movimento angolare.

Informazioni tecniche dettagliate sul sistema ClickLock da 2"

L’efficacia e la stabilità del meccanismo ClickLock sono state testate per molti anni con la versione da 1¼". Il sistema ClickLock da 2" è stato progettato per offrire una robustezza meccanica ulteriormente aumentata.

Una rotazione di soli 20°, applicando una leggera pressione sull’anello di comando, è sufficiente per trattenere in modo assolutamente sicuro tutti gli accessori da 2".

Meccanismo di posizionamento a scatti:
il sistema fornisce una segnalazione meccanica percepibile sia tramite suono sia tramite sensazione al tatto, che consente di determinare la posizione del morsetto (aperto o chiuso) anche al buio, senza necessità di controllo visivo.

Anello di serraggio massiccio:
l’anello di tensionamento mantiene in sicurezza anche accessori di elevato valore, distribuendo uniformemente la forza di serraggio ed evitando graffi, deformazioni o punti di pressione localizzati.

Regolazione della posizione dell’anello di comando:
la posizione dell’anello di comando può essere regolata per l’uso con la mano sinistra o destra mediante sei viti a testa intagliata o sei viti a brugola con impronta esagonale, a seconda del modello.

Test di carico estremo:
il carico massimo testato fino a oggi consiste in un telescopio C14 completo, equipaggiato con morsetto SCL e diagonale a specchio da 2" ClickLock con oculare Scopos Extreme da 30 mm. Il C14 è stato sollevato agendo esclusivamente sull’oculare. Si precisa che questa configurazione di prova non è raccomandata per la replica.

L’ampia gamma di morsetti ClickLock consente l’installazione del Baader ClickLock da 2" su numerosi modelli di telescopi.

Con il morsetto ClickLock da 2" è inoltre possibile convertire, ad esempio, un diagonale MaxBright da 2" (o un prisma universale da 2") al sistema ClickLock: è sufficiente svitare il precedente morsetto da 2" e avvitare il nuovo morsetto ClickLock da 2".
